《金属阀门结构长度》标准介绍

Author:永嘉球胜阀门有限公司 Published on:2015-12-14 14:52:28

《金属阀门结构长度》标准介绍

  本标准由全国阀门标准技术委员会(SAC/TC188)归档。
  GB/T 12221-2005《金属阀门  结构长度》是对GB/T 12221-1989和GB/T 15188.1~15188.4-1994标准的修订,代替这几项标准。
  本标准在修订中主要变化有:结构长度有所括大,包括法兰连接、对焊连接、对夹式连接、内螺纹连接、外螺纹连接等连接方式的结构长度。增加了焊接端、对夹式、内螺纹、外螺纹的结构基本长度系列和各类阀门的结构长度尺寸,其中法兰连接的结构长度修改采用ISO 5752《法兰管路系统金属阀门  结构长度》。
  本标准适用于金属阀门,公称压力不大于PN420,公称尺寸在DN3~DN4000范围内,阀门种类有闸阀、截止阀、球阀、蝶阀、旋塞阀、隔膜阀、止回阀,其阀门的连接方式有法兰、焊接端、对夹、内螺纹、外螺纹连接。规定了这些阀门使用不同的连接方式时的结构长度及其极限偏差
  本标准引用GB/T 1047《管道元件DN(公称尺寸)的定义和选用》和GB/T 1048《管道元件PN(公称压力)的定义和选用》两项标准,现GB/T 1047和GB/T1048年代号都是2005。但需要说明的是,本标准在报批时,这两项新版标准尚未批准发布。因此,本标准在公称尺寸和公称压力的表述上仍然延用的是老版本的GB/T1047和GB/T 1048。
  标准给出了“直通式阀门结构长度”、“角式阀门结构长度”、“对夹式阀门结构长度”的定义,并配有图示。使用22张表格列出了各种阀门不同的连接方式的结构长度和极限偏差。
《金属阀门结构长度》标准介绍

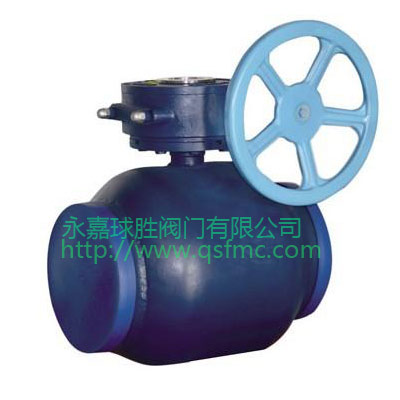

文章由全焊接球阀,全焊接球阀厂家,标准全焊接球阀生产厂家永嘉球胜阀门有限公司整理发布,了解详情请电话咨询:18989787444
